Universitatea Tehnica Iasi - Fac. Automatica si Calculatoare
Proiectarea cu microprocesoare
Sensor DS1820
Experiment Nr.1
  • E1.1 Denumire:

    • Activare LED cu intermitenta programabila

  • E1.2 Prezentare generala, scop.

    • Experimentul consta in initierea utilizarii platformei de dezvoltare SBC 876 precum si a instrumentelor software aferente. Experimentul ared drept scop familiarizarea cu MPLAB si HI-TECH ANSI C compiler, PICC Lite, structura unui program minimal, compilarea, transferul codului catre sistemul de dezvoltare, lansarea in executie. Parcurgerea experimentului va oferi informatii asupra tehnologiei de realizare a aplicatiilor destinate microcontrolerelor prevazute cu boot-loader pentru transferul fiserelor executabile.

  • E1. 3 Resurse:


    • Sistemul dedezvoltare SBC 876 , PC, cablu interconectare pe interfata seriala, MPLAB, HI-TECH C, PIC downloader.


  • E1.4 Sursa program prototip:


    • Program prototip


  • E1.5 Mod de desfasurare/urmarire experiment:


    • Se conecteaza cablul serial intre com1 al PC si sbc 876 necesar transferului codului.
    • Se compileaza sursa programului prototip;
    • Se urmareste obtinerea fisierului HEX si
    • transferul acestuia pe sistemul sbc 876;
    • Se urmareste functionarea programului.

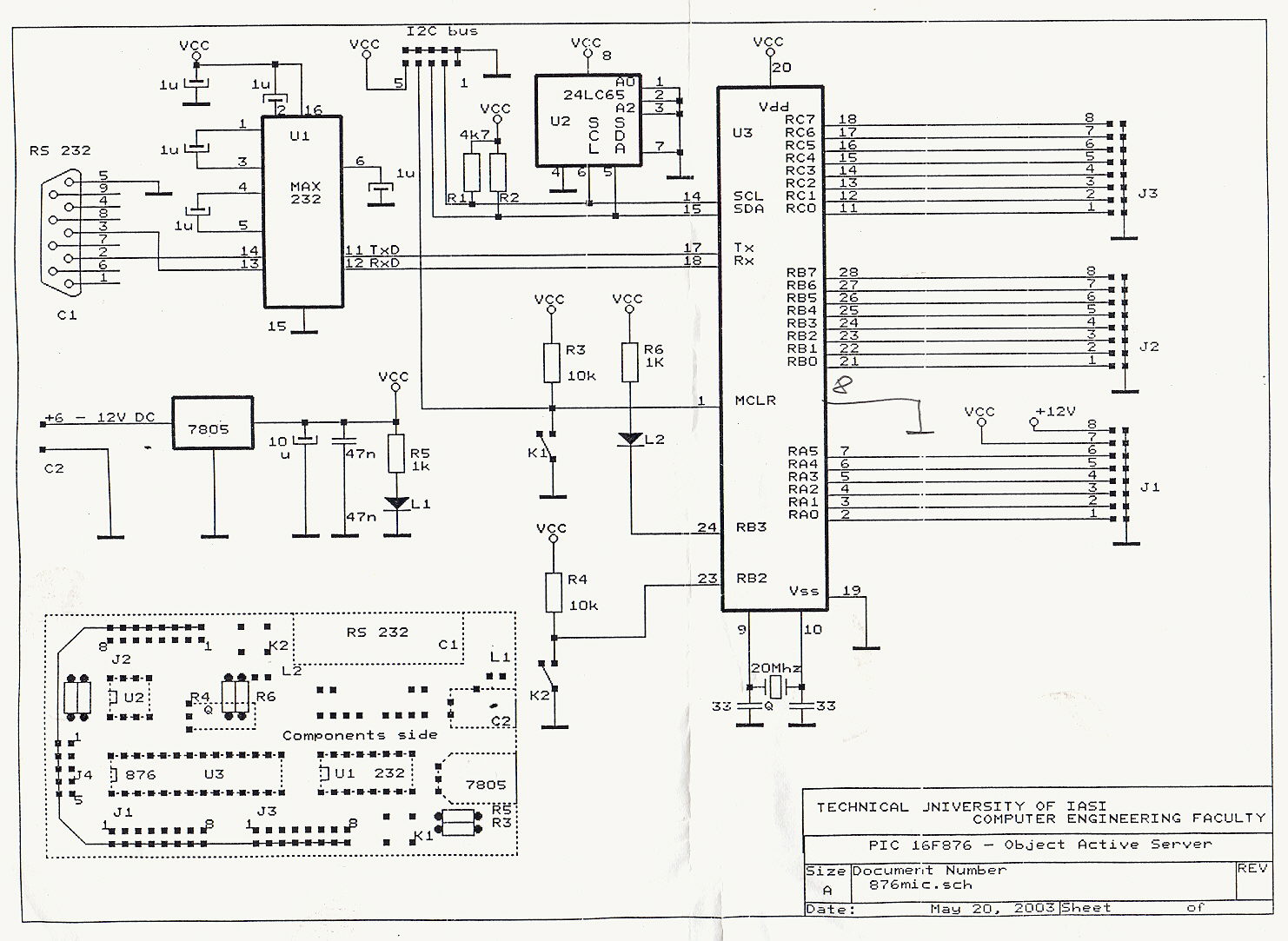

    1. - analizati schema SBC 876
    2. - analizati modul de conectare al LED-ului
    3. - analizati modul de realizare a programului prototip
    4. - transferati pe SBC876 fisierul HEX asociat
    5. - observati modul de executie a programului
    6. - rezolvati problemele propuse


    Probleme propuse:

    1. Realizati o secventa program care va modifica durata activarii LED-ului la valoarea de 2 sec on /2 sec off.

    2. Realizati o secventa program care va modifica durata activarii LED-ului la valoarea de 100 ms on / 200 ms off.

    3. Realizati o secventa program care va modifica durata activarii LED-ului 1 sec. on/ 2 sec. off.

    4. Realizati o secventa program care va modifica durata activarii LED-ului la valoarea de 2 min on / 6 sec. off.

    5. Realizati o secventa program care va modifica activarea LED-ului astfel incit sa poata fi generate secvente vizuale pentru cod morse.

  • E1.6 Experimentul poate fi extins pentru:


    • - Realizare comunicatii optice intre sistee
    - Realizare actionare sisteme de putere prin
    intermediul optocuploarelor
    - Vizualizare directa stari echipamente -sist. diagnoza, test

    Nota: Este recomandabil, in dezvoltarea aplicatiilor, activarea LED-ului pentru a marca buna functionare a sistemului sau pentru evidentierea parcurgerii corecte a unei secvente de cod !

  • E1.7 Informatii colaterale:
